內容編輯筆者從某寶9.9元買到一個藍牙防丟器，這個價格很不可思議。一般來說，CC2541這類常見的藍牙模塊價格還在18元左右，這一款藍牙防丟器是如何做到9.9元的哪？筆者很好奇，于是就有了下面的拆解。

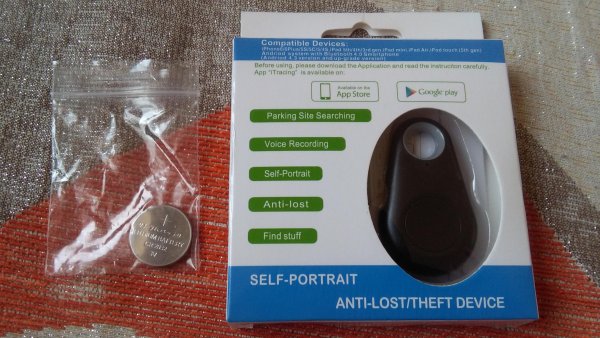

9.9元，還贈一個CR2032紐扣電池。

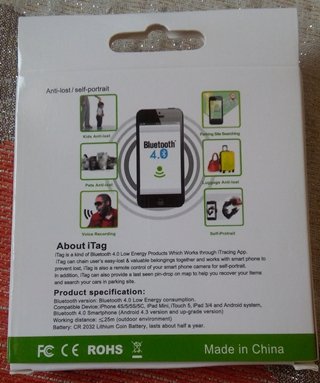

包裝上的介紹都是英文的，這個防丟器使用的藍牙4.0 BLE技術，而且功能還挺多，當然，最重要的是右下角的：Made in China。包裝盒里面，除了防丟器，還有一個英文的說明書，就不曬了，這不是我們要說的重點。

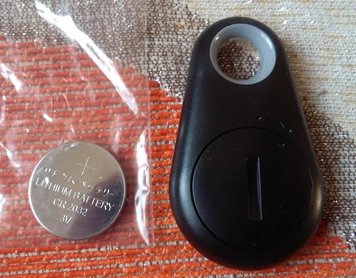

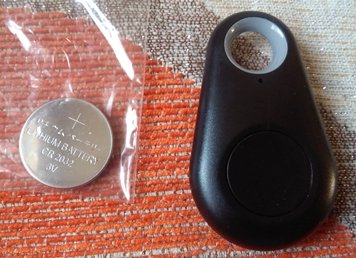

下面是防丟器的正反面，以及和CR2032的比較，可以看出這個防丟器還是非常小巧精制的。外殼是普通的工程塑料，手感一般。

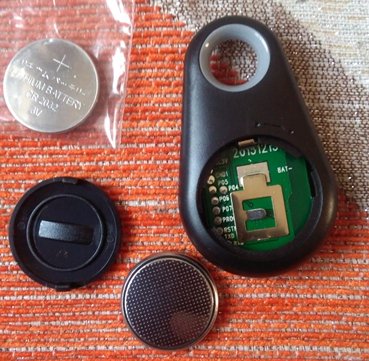

拆開電池倉，可以看到綠色的PCB、簡單的電池正負觸點、一些仿真燒寫的IO和測試點，另外還有日期：20151215，看樣子是新生產出來的。

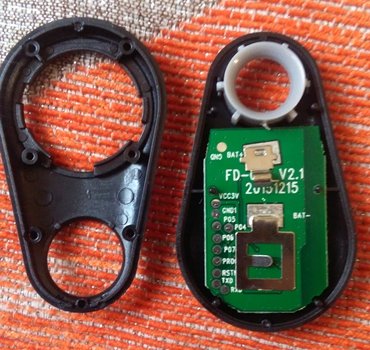

繼續拆，打開這一側的外殼，可以多看到一個類似型號版本的信息。除了這些，這一側的PCB果然沒有其他東西了。

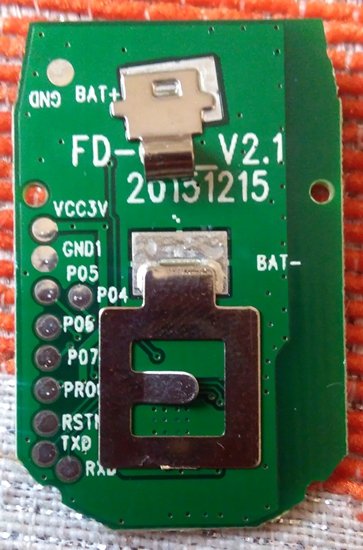

拿出電路板，給這一側的PCB來個特寫。

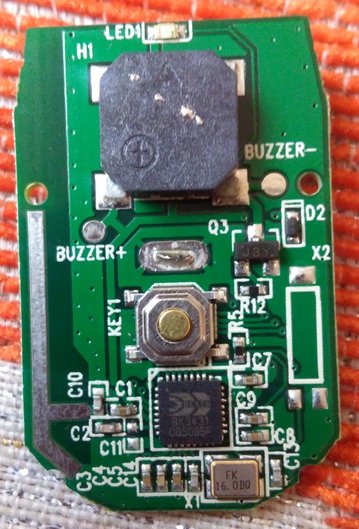

看看另一面，有一顆BK3431的mcu，這是博通 藍牙4.0低功耗SOC芯片，ARM968E-S內核，最高工作頻率48MHz，帶有128KB flash和16KB RAM，可以IO喚醒的睡眠模式功耗是4uA，Rx操作狀態功耗21m。我猜這個mcu出貨量比較大，價格也不貴。下面是BK3431和CC2541的功耗比較：
PCB上還有16MHz晶振、一個按鍵、一個三極管、一個LED和一個貼片式蜂鳴器。蜂鳴器看不出廠家，但這類蜂鳴器一般都不是低功耗的，最大工作電流一般小于90mA。另外還有一個低頻晶振的空位，估計如果用低頻晶振，整體功耗能做到更低一些，這里也省了。數了數電容和電阻，一共用了14個。
天線采用了F型的PCB天線。這也可能是是通訊距離比較近的原因，從客廳到臥室就手機找不到防丟器信號了。
至此，本次拆解完畢。通過拆解，可以看出，這個防丟器從元器件選擇、設計等方面上做到了硬件上的最簡，再加上大批量生產，成本的才得以能夠那么低。
